TQC Sheen Koni ve Plaka Viskozimetresi CP1
|
Tanım
|
||||||||||||||||||||||||||||||||||||||||||
|

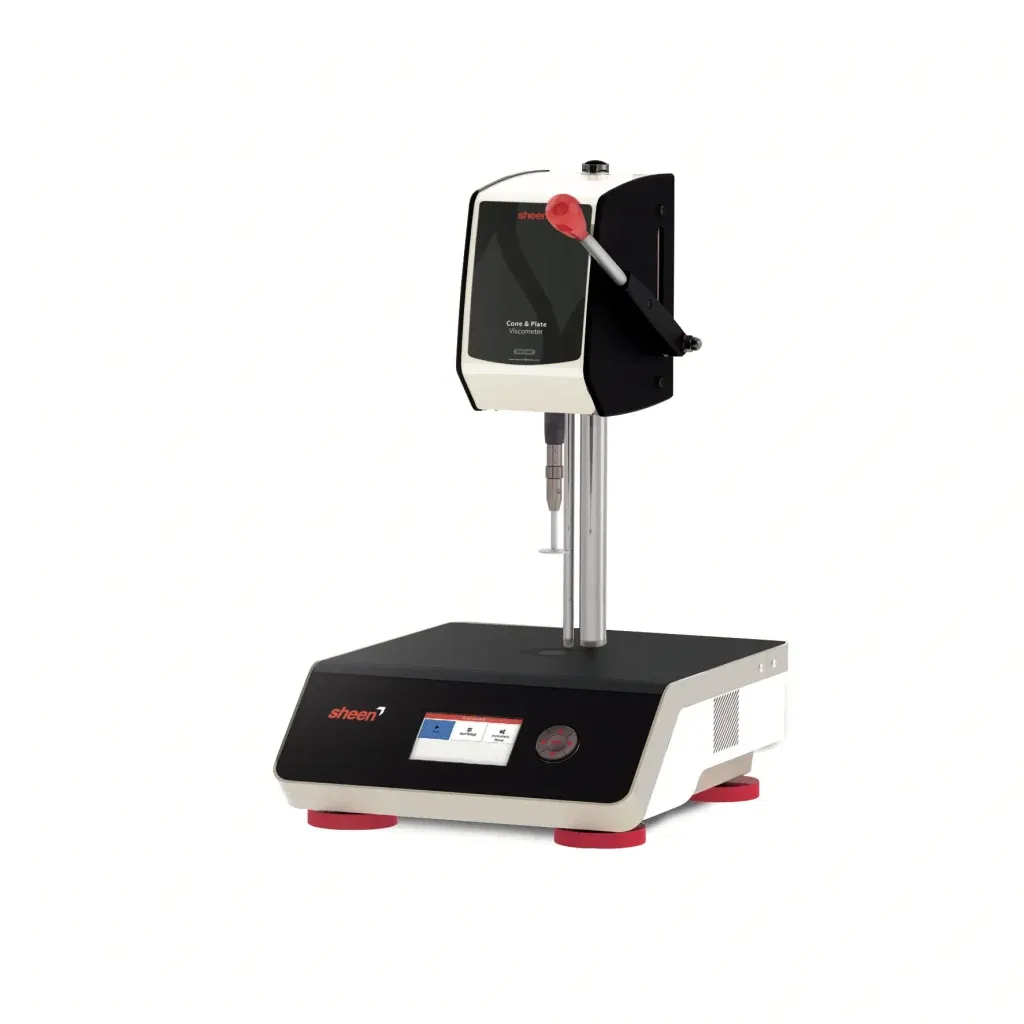

SHEEN Koni ve Plaka Viskozimetresi (CP1)
|
||||||||||||||||||||||||||||||||||||||||||
|
Koni ve Plaka Viskozimetresi (CP1), dinamik viskozite ölçümleri için standart bir testtir. Yeni yüksek hassasiyetli mikroişlemci kontrollerinin kullanımıyla daha hızlı ve daha doğrudur. Newton olmayan akışkanlar uygulanan kayma hızına göre farklı viskoziteler sergilediğinden, Koni ve Plaka Viskozimetresi bunu 10.000 s⁻¹ (BS / ISO) veya 12.000 s⁻¹ (ASTM) ile sıkı bir şekilde kontrol eder. Bunlar genellikle rulo veya fırça ile boya uygulamasının temsilcisi olarak kabul edilir ve bu nedenle 'gerçek dünya' uygulamasını yansıtır.
|
||||||||||||||||||||||||||||||||||||||||||
|
Sıcaklık kontrollü
|
||||||||||||||||||||||||||||||||||||||||||
|
Çoğu viskozite ölçümü sıcaklığa karşı oldukça hassas olduğundan, numuneler 5°C ile 65°C arasında ayarlanabilen sıcaklık kontrollü bir plakaya yerleştirilir.
|
||||||||||||||||||||||||||||||||||||||||||
|
Koni ve Plaka Taban Ünitesi koni kiti olmadan gelir. Koni kitleri ayrı olarak sipariş edilmelidir.
|
||||||||||||||||||||||||||||||||||||||||||
|
Enstrüman İşletimi
|
||||||||||||||||||||||||||||||||||||||||||
|
Viskozite aralığınız için koniyi kullanarak cihazı açın ve plakanın ayarlanan sıcaklığa ulaşmasını bekleyin. Kısa bir süre sonra cihaz
|
||||||||||||||||||||||||||||||||||||||||||
|
**Hazır** mesajını görüntüler.
|
||||||||||||||||||||||||||||||||||||||||||
|
Koni değerinin doğru şekilde ayarlandığından emin olun (LCD'nin sağ üst kısmına bakın).
|
||||||||||||||||||||||||||||||||||||||||||
|
Cihaz daha sonra verilen varsayılan ayarlarla kullanıma hazır hale gelir.
|
||||||||||||||||||||||||||||||||||||||||||
|
Ölçüm alma:
|
||||||||||||||||||||||||||||||||||||||||||
|
• Koninin ve plakanın temiz olduğundan emin olun.
|
||||||||||||||||||||||||||||||||||||||||||
|
• Test edilecek az miktarda malzemeyi plakaya koyun (önerilen örnek hacimleri için daha sonra bakın).
|
||||||||||||||||||||||||||||||||||||||||||
|
• Koniyi YAVAŞÇA ve tamamen plakanın üzerine indirin - fazla malzeme koninin yanından akacaktır. Koninin ve numunenin plaka sıcaklığına ulaşması için gereken süre numuneye ve ortam sıcaklığına bağlı olacaktır. En az 15 saniye, numune sıcaklığı önemli ölçüde farklıysa daha uzun süre verilmelidir (bu otomatik olarak zamanlanabilir).
|
||||||||||||||||||||||||||||||||||||||||||
|
• Başlatma düğmesine basın.
|
||||||||||||||||||||||||||||||||||||||||||
|
• Cihazın önceden ayarlanmış çalışma süresi boyunca çalışmasına izin verin. Sonuç, bir sonraki çalışma başlatılana kadar ekranda görüntülenir.
|
||||||||||||||||||||||||||||||||||||||||||
|
• Gerektiği gibi sonucu kaydedin.
|
||||||||||||||||||||||||||||||||||||||||||
|
• Başlığı kaldırın ve koniyi ve plakayı temizleyin.
|
||||||||||||||||||||||||||||||||||||||||||
|
• Bir sonraki testten önce plaka sıcaklığında tutmak için plakayı koninin üzerine indirin.
|
||||||||||||||||||||||||||||||||||||||||||
|
Konileri değiştirme ve takma:
|
||||||||||||||||||||||||||||||||||||||||||
|
Aşağıda gösterildiği gibi cihaza bir CP1 konisi takın –
|
||||||||||||||||||||||||||||||||||||||||||
|
Aşırı Yük Hatası:
|
||||||||||||||||||||||||||||||||||||||||||
|
Alet, dönen koniye uygulanan torku ölçer ve tork değeri izin verilen maksimum değeri aşarsa otomatik olarak durur (aşırı yük hatası görüntüler).
|
||||||||||||||||||||||||||||||||||||||||||
|
Enstrüman Kontrolü
|
||||||||||||||||||||||||||||||||||||||||||
|
Çalıştırma kolu: Kol, koniyi yukarı ve aşağı hareket ettirir. Bir sensör, koni plakaya indirildiğinde bunu algılar. İşlem manuel veya otomatik (kolla çalıştırılan) olarak ayarlanabilir.
|
||||||||||||||||||||||||||||||||||||||||||
|
Şebeke güç soketi: Çıkarılabilir bir güç kablosu sağlanmıştır. Bu kabloyu yalnızca enstrümana bağlamak için kullanın. Enstrümanı şebeke kaynağına bağlamak için bir fiş kullanılmalıdır. Şebeke kaynağı topraklanmalıdır.
|
||||||||||||||||||||||||||||||||||||||||||
|
Güç göstergesi: Şebeke girişindeki rocker anahtarı şebeke gücünü açmak ve kapatmak için kullanılır. Alet çalıştırılmadan önce anahtar AÇIK olmalıdır ('1' konumuyla gösterilir). Ekrandaki arka ışık güç uygulandığında çalışacaktır.
|
||||||||||||||||||||||||||||||||||||||||||
|
Kontroller: Kontrol paneli cihazın ön tarafında yer alır. LCD ekran, 5 tuş ve bir LED içerir.
|
||||||||||||||||||||||||||||||||||||||||||
|
Yardımcı Başlat/Durdur anahtarı: Tabanın sağ tarafında ek bir başlat/durdur (ve döndürme) anahtarı bulunur. Bu anahtar, sağ alt taraftaki ekran anahtarıyla aynı işlevi görür. Bu anahtarlar, aleti başlatmak ve durdurmak için birbirinin yerine kullanılabilir.
|
||||||||||||||||||||||||||||||||||||||||||
|
LED: Ön panelde ayrıca cihazın durumunu gösteren iki renkli bir LED bulunmaktadır.
|
||||||||||||||||||||||||||||||||||||||||||
|
LED yeşil olduğunda cihaz herhangi bir zamanda başlatılabilir; cihaz çalışırken LED yanıp söner. LED turuncu veya kırmızı olduğunda çalışma mümkün değildir.
|
||||||||||||||||||||||||||||||||||||||||||
|
LED, cihaz açıkken turuncu renktedir ancak kullanılamaz - örneğin, sıcaklık yeni değiştirildikten sonra veya bir menü öğesi seçildiğinde. LED, güç açık tanılama sırasında kırmızı renktedir. Bir hata durumu algılandığında (motor aşırı yüklenmesi gibi) LED kırmızı renkte yanıp söner.
|
||||||||||||||||||||||||||||||||||||||||||
|
LCD Ekran: LCD ekran, aletin mevcut durumunu gösterir. Gerçek plaka sıcaklığı (°C cinsinden) LCD'nin sol üst kısmında gösterilir. Şu anda seçili olan koni sağ üstte gösterilir. Saat ve tarih alt satırda gösterilir. Ortadaki gölgeli mesaj kutusu, aletin hazır olduğunu gösterir.
|
||||||||||||||||||||||||||||||||||||||||||
|
İyi Sonuçlar Elde Etmek
|
||||||||||||||||||||||||||||||||||||||||||
|
Sheen Cone & Plate, birkaç basit önlem alındığı takdirde doğru ve tekrarlanabilir sonuçlar verecektir:
|
||||||||||||||||||||||||||||||||||||||||||
|
• Koninin ve plakanın her zaman temiz ve hasarsız olduğundan emin olun
|
||||||||||||||||||||||||||||||||||||||||||
|
• Çalışmaya başlamadan önce koninin ve numunenin termal dengeye ulaşması için her zaman yeterli zaman tanıyın
|
||||||||||||||||||||||||||||||||||||||||||
|
• Her seferinde aynı numune hacmini kullanmaya çalışın
|
||||||||||||||||||||||||||||||||||||||||||
|
• Kalibrasyon yağı aralığının önemli ölçüde üzerinde veya altında viskoziteye sahip numuneler kullanmaktan kaçının. Gerektiğinde koniyi değiştirin
|
||||||||||||||||||||||||||||||||||||||||||
|
• Kullanımdan önce ve sonra kalibrasyonu her gün kontrol edin. Bunu yapmak için bir kalibrasyon yağı kullanın
|
||||||||||||||||||||||||||||||||||||||||||
|
• Numune alanında hava akımlarından kaçının
|
||||||||||||||||||||||||||||||||||||||||||
|
• Koniyi asla az doldurmayın
|
||||||||||||||||||||||||||||||||||||||||||
|
En büyük hata kaynağı genellikle numune hacmindeki değişiklikten kaynaklanır. Koninin az doldurulması sonuçta çok büyük değişikliklere neden olur. Aşırı doldurma daha az değişiklik üretir, ancak yine de önemlidir.
|
||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||
