Dewpoint Hesaplama Cetveli

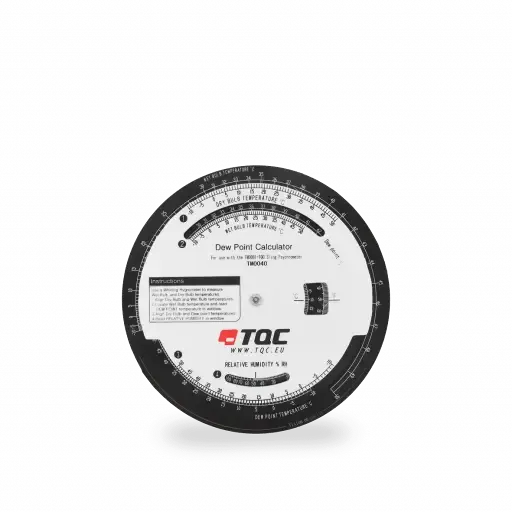

TQC DEWPOINT / ÇİĞLENME NOKTASI HESAPLAMA CETVELİ
TM0040

1 ÜRÜN AÇIKLAMASI
Islak ve kuru hazne ölçüm prensibi ile çalışan Sallamalı Nem Ölçer veya Elektronik sıcaklık ve nem ölçer kullanılarak alınan ölçüm değerlerinden dewpoint/çiğlenme noktası sıcaklığı ve relatif nem değerinin hesaplanmasında kullanılan basit bir cetveldir.

2 DEĞERLENDIRME
1. Eğer sallamalı nem ölçer kullanılırsa;
  • Çiğlenme noktası tayini için, dry bulb temperature/kuru hazne termometreden okunan sıcaklık
    değeri (üstteki 1 nolu beyaz skala) ile wet bulb temperature/ıslak hazne termometreden okunan
    sıcaklık değeri (üstteki siyah skala) cetvel çevrilerek çakıştırılır.

 • Çiğlenme noktası, wet bulb temperature/ıslak hazne termometreden okunan sıcaklık değerine
    karşılık gelmektedir ve 2 nolu pencereden okunur.

2. Eğer  elektronik sıcaklık ve nem ölçer kullanılırsa;
  • Çiğlenme noktası  tayini için,alttaki 4 nolu % relatif nem skalasındaki siyah ok,penceredeki ölçülen relatif nem ile karşı
    karşıya getirilir.

  • 3 nolu skaladaki ölçülen ortam sıcaklığına karşılık gelen çiğlenme noktası,hemen altındaki siyah skaladan okunur.

Örnek :

3 BAKIM
• Hesaplama cetveli yumuşak kuru bir bez ile temizlenmelidir.Kesinlikle aşındırıcı veya kimyasal temizlik solventleri kullanılmamalıdır.
  Bu tür malzemeler plastikte kalıcı hasarlara neden olabilir.
• Cetvel kullanılmadığı durumda, plastik koruma kılıfında muhafaza edilmelidir.
